日本THK低重心寬幅導軌SHW/HRW 系列

辛 130-0651-6723

【結構與特長】

鋼球沿著LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循環運動。此寬幅高剛性LM滾動導軌使用球保持器,實現了低噪音、長期免維護以及出色的高速性。

【寬幅、低重心】

SHW型的LM軌道寬度較大并采用低重心結構，非常適合于安裝在要求節省空間的場所，以及在要求MC力矩剛性的情況下單軸使用。

【4方向等負荷】

為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45°配置，因此無論何種姿勢都可以使用,用途廣泛。

【自動調心能力】

由于THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力,即使施加預壓也能吸收安裝誤差,從而得到高精度、平滑穩定的直線運動。

【灰塵少】

使用球保持器消除了鋼球之間的相互摩擦,提高了潤滑油(劑)的保持性,因此實現了出色的低發塵性。

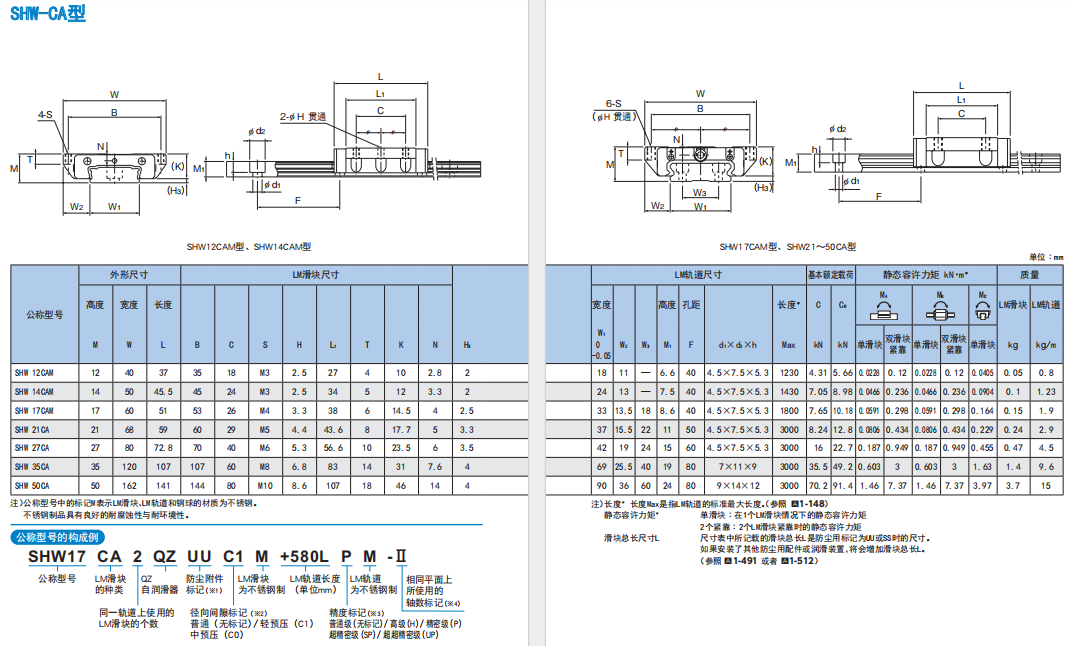

SHW12CR1UUC1M+670LM、SHW12CR1QZSSHHC1M+85LSPM、SHW14CRM+110L

SHW14CR2QZUUM+310LM、SHW14CRM、SHW17CA1UUM、SHW17CR2UUM

SHW17CR1UUM+230LM、SHW21CA2SSM+180L、SHW21CA2SSFM+180LF

SHW12CRM2UU+360L、SHW12CRM2UU+460L、SHW12HRM2UU+1150LT、SHW12CRM2UU+335L、THK寬幅低重心導軌滑塊SHW35CA1UU+210L、THK直線導軌滑塊HRW27CA1UU+600L 、HRW27CR1UU+160L SHW17CR1UUM+230LM、THK調節型滑塊NSR25TBC、THK精密級配對導軌滑塊HSR45LR2SS+1200LP-II、THK精密級配對導軌滑塊HSR35LR2SS+1240LP-II、THK精密級配對導軌滑塊HSR35LR2SS+2040LP-II、HSR25LR1SSC0+340LP-II、THK超精密級配對NSR25TBA2UUC1+1000LSP-II、NSR25TBA2UUC1+1200LP-II、THK直線導軌SVS55LR2SSC0E+1500LH-II、SNS55LR2SSC0+1500LH-ll、SNS55LR2SSC0E+1650LH、SNS55LR2SSC0E+1620LH、SRG45R2ZZC1+570L-Ⅱ、SRG45R2KKC1+622.5L-Ⅱ、THK靜音型滑塊SHS65C、THK分離式導軌滑塊GSR20T4UU+1635.5L、SHS20V1SSFM、THK導軌滑塊HSR45LC2UU+8190LT3根拼接、SHS35C1ZZ+280L-II、THK自潤滑型導軌滑塊SHS25C2QZUU+460L-II、THK磨床直線導軌SVS35R2UU+1580L、THK老款機床滑塊NR25XLA1SS、
